GYQ1,2,3型烘箱，电炉，风道电热管

一、电热管用途：

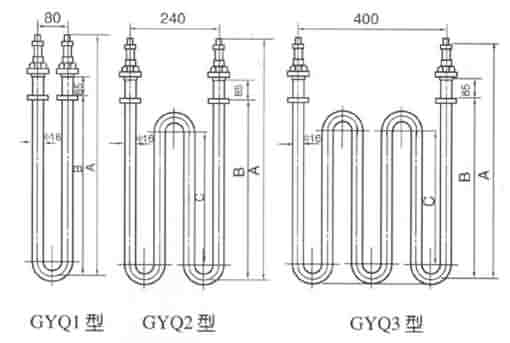

电热管一般用于安装在空气加热系统的吹风管道中，作吹送热空气用，也可作为各种烘箱、电炉的电热管。管子材料为10号钢，亦可采用不锈钢。其最高工作温度为300℃。外形图如下:

二、技术数据：

型号	电压 V	功率 KW	外型尺寸mm
型号	电压 V	功率 KW	A	B	C	管总长度 mm
GYQ1-220/0.	220	0.5	490	330	-	1026
GYQ1-220/0.75		0.75	690	530	-	1426
GYQ2-220/1.0		1.0	490	330	200	1678
GYQ2-220/1.5		1.5	690	530	400	2478
GYQ3-220/2.0	220	2.0	590	430	300	2930
GYQ3-220/2.5		2.5	690	530	400	3530
GYQ3-220/3.0		3.0	790	630	500	4130

三、使用说明：

1.电热管一般都是错列布置在管道中，使流过的空气得到充分的加热，管（风）道的四周应有较好的隔热层以减少热损失。其典型的安装方式如图：
2.电热元件之间的距离与风速有关，一般风速在5~12米/秒较为合适，过高增加压头损失，过低影响效率，并易损坏电热元件。
3.电热元件的接线头部分应放在保温层外，接线时勿用力过猛。
4.电热元件的工作电压不得超过其额定值的10%，外壳应有效接地。
5.电热元件的工作环境，湿度不大于95%，无爆炸、腐蚀性气体。
6.电热元件因储藏在干燥的地方，若因长期存放，其对地绝缘电阻低于1MΩ时，可在200度左右的烘箱中干燥若干小时即可恢复。
