GYQ4,5型电热元件

一、用途与外观：

GYQ4、5型电热元件适用于各种干燥箱、烘箱、油漆干燥及空气加热等，管子材料为10号钢，亦可采和不锈钢，最高工作温度为300℃。
GYQ6型电热元件适用于金属压模加热用，管子材料为10钢或不锈钢。

二、技术参数

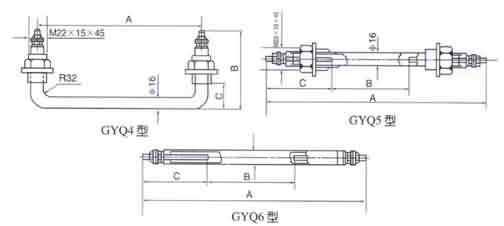

型号	电压 V	功率 KW	外型尺寸mm
型号	电压 V	功率 KW	A	B	C	管总长度 mm
GYQ4-220/0.8	220	0.8	800	120	45	1006
GYQ4-220/1.0		1.0	1000	120	45	1206
GYQ4-220/1.2		1.2	1200	120	45	1406
GYQ4-220/1.4		1.4	1400	120	45	1606
GYQ5-220/0.7	220	0.7	880	660	100	880
GYQ5-220/0.8		0.8	1260	860	200	1260
GYQ5-220/0.9		0.9	1560	960	300	1560
GYQ5-220/1.1		1.1	1860	1160	350	1860
GYQ5-220/1.2		1.2	2060	1260	400	2060
GYQ5-220/1.3		1.3	2260	1260	500	2260
GYQ5-220/1.5		1.5	2560	1560	500	2560
GYQ6-36/1.5	36	1.5	260	120	70	260
GYQ6-55/0.25	55	0.25	260	120	70	260
GYQ6-55/0.3	55	0.3	340	200	70	340
GYQ6-110/0.4	110	0.4	390	250	70	390
GYQ6-110/0.5	110	0.5	440	300	70	440
GYQ6-220/0.6	220	0.6	660	500	80	660

三、使用说明：

1.元件的电接头应放在保温层、加热室外，选用电热管要注意不发热部位不得进入烘箱及箱道保温层，接线时勿用力过猛，接线端长为30mm。
2.电热元件的工作电压不得超过其额定值的1.1倍，外壳应有效接地。
3.电热元件工作环境，湿度不大于95%，无爆炸性、腐蚀性气体。
4.电热元件应储藏在干燥之处，若因长期放置，对地绝缘电阻低于1MΩ时，可在200度左右的烘箱中焙烘，直到恢复正常。
5.紧固螺母为M22x1.5，长度为45mm。
